汽車教學掛圖

[名稱]：汽車教學掛圖
[規格型號]：DB-8117: [產品價格]：
[產品參數]：請聯系客服: [聯系電話]：021-36334717
[QQ]：: 歡迎關注我公司產品

產品詳情

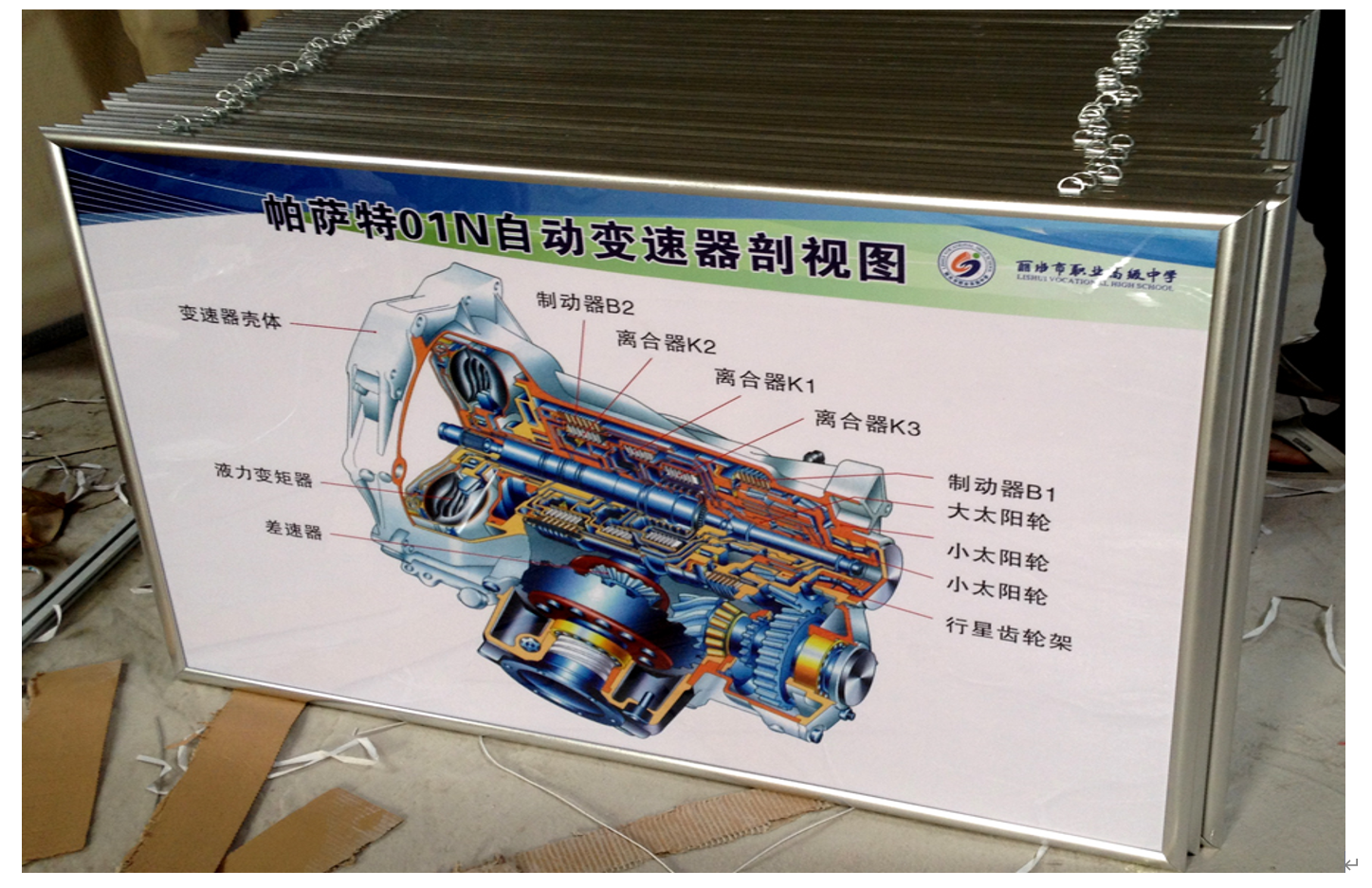

DB-8117 汽車教學掛圖

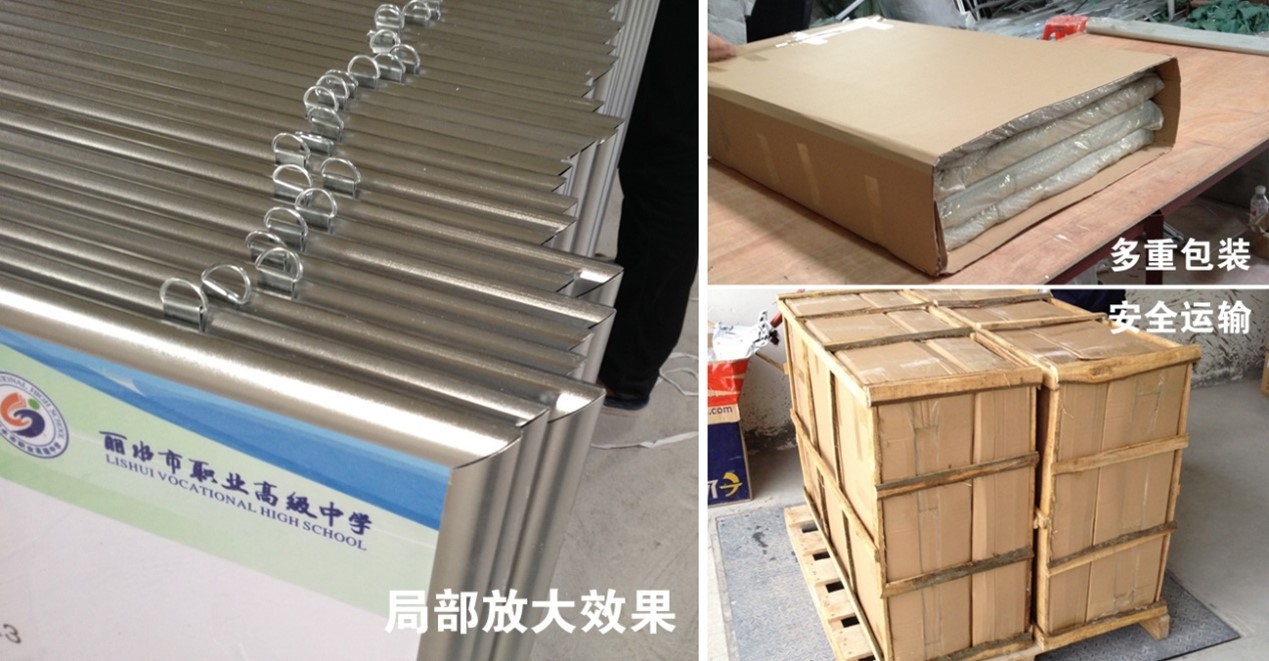

鋁合金相框汽車教學掛圖是一種非常高端的掛圖材料。鋁合金相框高端大氣。采用可開啟式的2cm的邊框鋁合金相框，可定期更換畫面。外面有透明的有機片保護畫面。相框上有掛勾，安裝簡單方便。

發動機構造

編號	名稱	參考尺寸（m	工藝說明	類型
1	汽車發動機結構	1.2x0.8	可按比例調整
2	發動機機體組	1.2x0.8	可按比例調整
3	發動機配氣和連桿曲柄機構	1.2x0.8	可按比例調整
4	發動機燃油供給系	1.2x0.8	可按比例調整
5	發動機潤滑系統	1.2x0.8	可按比例調整
6	點火系統	1.2x0.8	可按比例調整
7	四沖程汽油發動機工作原理	1.2x0.8	可按比例調整
8	單缸汽柴油機構造圖	1.2x0.8	可按比例調整
9	二沖程汽油發動機工作原理	1.2x0.8	可按比例調整
10	發動機缸體基本概念圖解	1.2x0.8	可按比例調整
11	發動機冷卻系統	1.2x0.8	可按比例調整
12	四沖程汽油發動機配氣相位圖	1.2x0.8	可按比例調整
13	發動機前置（橫向前輪驅動	1.2x0.8	可按比例調整
14	發動機前置（縱向前輪驅動	1.2x0.8	可按比例調整
15	發動機渦輪增壓系統副本	1.2x0.8	可按比例調整
16	帕薩特V形6缸發動機結構圖副本	1.2x0.8	可按比例調整
17	帕薩特V形6缸發動機可變氣門正時控制機構	1.2x0.8	可按比例調整
18	帕薩特V形6缸發動機可變氣門正時控制機構工作原理	1.2x0.8	可按比例調整
19	捷達CIF二閥發動機拆裝圖	1.5x2.5	可按比例調整
20	伊蘭特發動機元件位置圖	1.5x2.5	可按比例調整
21	伊蘭特發動機分解圖	1.5x2.5	可按比例調整
22	本田F22B發動機拆裝圖	1.5x2.5	可按比例調整
23	金杯發動機拆裝圖	2X4	可按比例調整
24	五菱發動機拆裝圖	2X4	可按比例調整
25	豐田5A發動機拆裝過程	1.5X4.0	可按比例調整
26	本田雅閣F22B發動機拆裝步驟	2X4	可按比例調整
27	1 四沖程柴油發動機工作原理	1.2x0.8	可按比例調整	柴油機系列掛圖
28	2 轎車柴油發動機外觀圖	1.2x0.8	可按比例調整
29	3 軸向壓縮式分配泵剖視圖	1.2x0.8	可按比例調整
30	4 柴油機一體泵外結構圖	1.2x0.8	可按比例調整
31	5 電控柴油機泵噴嘴工作原理	1.2x0.8	可按比例調整
32	6 電控柴油噴射系統示意圖	1.2x0.8	可按比例調整
33	7軸向壓縮式分配泵工作示意圖	1.2x0.8	可按比例調整
34	8 柴油機的潤滑油泵的軸測分解圖	1.2x0.8	可按比例調整

汽車底盤構造

編號	名稱	參考尺寸（m	工藝說明	類型
1	汽車轉向系統	1.2x0.8	可按比例調整
2	汽車傳動軸萬向節和差速器結構圖	1.2x0.8	可按比例調整
3	干式摩擦離合器	1.2x0.8	可按比例調整
4	汽車離合器構造圖	1.2x0.8	可按比例調整
5	汽車制動系統	1.2x0.8	可按比例調整
6	汽車行駛系懸架(麥弗遜式)	1.2x0.8	可按比例調整
7	汽車行駛系車輪	1.2x0.8	可按比例調整
8	摩擦式離合器工作原理	1.2x0.8	可按比例調整
9	捷達轎車懸架分解圖	1.2x0.8	可按比例調整
10	大眾捷達轎車制動器的分解圖	1.2x0.8	可按比例調整
11	捷達轎車差速器與前半軸分解圖	1.2x0.8	可按比例調整
12	金杯客車真空助力器與制動主缸分解圖	1.2x0.8	可按比例調整
13	13 汽車四輪驅動系統構造圖	1.2x0.8	可按比例調整
14	膜片彈簧離合器的組成	1.2x0.8	可按比例調整
15	摩擦片式離合器的工作原理	1.2x0.8	可按比例調整
16	帶扭轉減振器的從動盤	1.2x0.8	可按比例調整
17	離合器扭轉減振器工作原理	1.2x0.8	可按比例調整
18	離合器機械式操縱機構	1.2x0.8	可按比例調整
19	離合器液壓式操縱機構	1.2x0.8	可按比例調整
20	摩擦式電磁離合器	1.2x0.8	可按比例調整
21	磁粉式電磁離合器	1.2x0.8	可按比例調整
22	雙離合器結構原理	1.2x0.8	可按比例調整
23	萬向傳動裝置	1.2x0.8	可按比例調整
24	萬向傳動裝置在汽車上的應用	1.2x0.8	可按比例調整
25	球籠式萬向節在轉向驅動橋中的布置	1.2x0.8	可按比例調整
26	驅動橋的類型	1.2x0.8	可按比例調整
27	單級主減速器及差速器裝配圖	1.2x0.8	可按比例調整
28	單級主減速器及差速器分解圖	1.2x0.8	可按比例調整
29	雙級主減速器及差速器裝配圖	1.2x0.8	可按比例調整
30	貫通式驅動橋示意圖	1.2x0.8	可按比例調整
31	單級貫通式主減速器	1.2x0.8	可按比例調整
32	差速器的作用與類型	1.2x0.8	可按比例調整
33	普通差速器分解圖	1.2x0.8	可按比例調整
34	差速器的工作原理	1.2x0.8	可按比例調整
35	摩擦片式自鎖差速器	1.2x0.8	可按比例調整
36	四輪常驅變速器和托森差速器	1.2x0.8	可按比例調整
37	帶變速驅動橋的典型動力傳動系統	1.2x0.8	可按比例調整
38	變速驅動橋的布置形式	1.2x0.8	可按比例調整
39	轎車變速驅動橋總成	1.2x0.8	可按比例調整
40	邊梁式車架	1.2x0.8	可按比例調整
41	轉向橋的結構與裝配圖	1.2x0.8	可按比例調整
42	車輪和輪胎	1.2x0.8	可按比例調整
43	輪轂軸承	1.2x0.8	可按比例調整
44	有內胎輪胎的組成	1.2x0.8	可按比例調整
45	載貨汽車前懸架	1.2x0.8	可按比例調整
46	雙向作用筒式減振器結構圖	1.2x0.8	可按比例調整
47	雙向作用筒式減振器工作原理	1.2x0.8	可按比例調整
48	麥弗遜式獨立懸架示意圖	1.2x0.8	可按比例調整
49	乘用車前懸架	1.2x0.8	可按比例調整
50	電控空氣懸架車身高度控制系統	1.2x0.8	可按比例調整
51	機械式轉向系統示意圖	1.2x0.8	可按比例調整
52	汽車轉向示意圖	1.2x0.8	可按比例調整
53	齒輪齒條式轉向系	1.2x0.8	可按比例調整
54	防撞轉向柱結構圖	1.2x0.8	可按比例調整
55	轉向橫拉桿結構圖	1.2x0.8	可按比例調整
56	液壓動力轉向組成與工作原理	1.2x0.8	可按比例調整
57	電控電動動力轉向	1.2x0.8	可按比例調整
58	制動系統工作原理	1.2x0.8	可按比例調整
59	簡單非平衡式車輪制動器	1.2x0.8	可按比例調整
60	簡單非平衡式車輪制動器受力分析	1.2x0.8	可按比例調整
61	雙向助勢平衡式車輪制動器	1.2x0.8	可按比例調整
62	自動增力式車輪制動器	1.2x0.8	可按比例調整
63	平衡式和自動增力式車輪制動器受力分析	1.2x0.8	可按比例調整
64	凸輪張開式車輪制動器	1.2x0.8	可按比例調整
65	制動調速臂結構圖	1.2x0.8	可按比例調整
66	盤式車輪制動器工作原理圖	1.2x0.8	可按比例調整
67	浮動鉗式車輪制動器組成	1.2x0.8	可按比例調整
68	浮動鉗式車輪制動器工作原理	1.2x0.8	可按比例調整
69	蹄、鼓式制動器間隙自調裝置	1.2x0.8	可按比例調整
70	液壓制動系統的基本組成	1.2x0.8	可按比例調整
71	液壓制動雙管路布置形式	1.2x0.8	可按比例調整
72	真空助力泵結構圖	1.2x0.8	可按比例調整
73	制動主缸工作原理	1.2x0.8	可按比例調整
74	氣壓制動傳動裝置示意圖	1.2x0.8	可按比例調整
75	氣壓制動控制閥裝配圖	1.2x0.8	可按比例調整
76	氣壓制動控制閥分解圖	1.2x0.8	可按比例調整
77	制動控制閥工作原理	1.2x0.8	可按比例調整
78	氣壓制動氣室	1.2x0.8	可按比例調整
79	雙管路掛車制動控制閥	1.2x0.8	可按比例調整
80	ABS組成圖	1.2x0.8	可按比例調整
81	博世ABS油路	1.2x0.8	可按比例調整
82	ABS系統工作原理（增壓過程	1.2x0.8	可按比例調整
83	ABS系統工作原理（減壓過程	1.2x0.8	可按比例調整
84	ABS系統工作原理（保壓過程	1.2x0.8	可按比例調整
85	ABS系統工作原理（解除制動	1.2x0.8	可按比例調整
86	坦威斯型ABS油路	1.2x0.8	可按比例調整
87	氣壓ABS工作原理（增壓	1.2x0.8	可按比例調整
88	氣壓ABS工作原理（減壓	1.2x0.8	可按比例調整
89	氣壓ABS工作原理（保壓	1.2x0.8	可按比例調整
90	驅動防滑控制工作原理	1.2x0.8	可按比例調整
91	ABS/TRC工作原理	1.2x0.8	可按比例調整
92	氣壓驅動防滑轉控制系統組成	1.2x0.8	可按比例調整
93	氣壓ASR壓力調節器工作原理	1.2x0.8	可按比例調整
94	捷達差速器前半軸和懸架制動分解圖	1x2.5	可自定義尺寸
95	金杯客車前后懸架和差速器分解圖	1x2.5	可自定義尺寸

下一篇：鉗工教學掛圖
